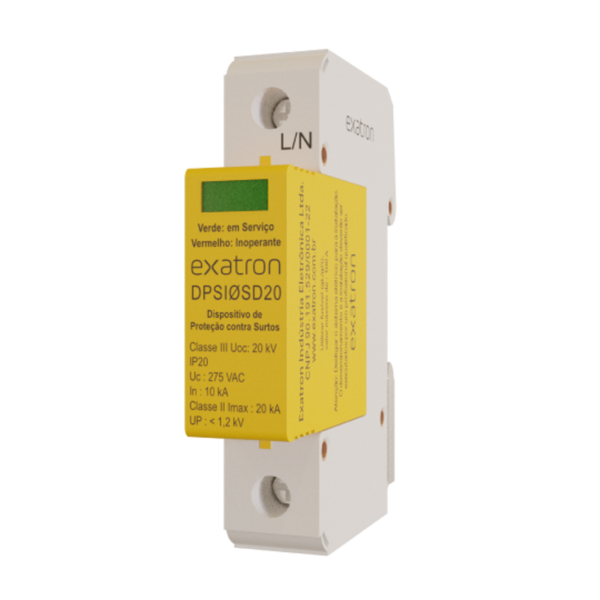

O Dispositivo de proteção contra surtos slim Bivolt Exatron é um equipamento monopolar com tecnologia MOV (ZnO), capaz de limitar surtos elétricos em instalações de baixa tensão, provocados por descargas atmosféricas e/ou manobras no sistema elétrico. Este equipamento possui um dispositivo termomecânico que sinaliza o estado de funcionamento.

 CARACTERÍSTICAS TÉCNICAS

• Modelo: Slim.

• Máxima tensão AC de operação contínua (Uc ): 275V.

• Máxima tensão ceifada @ 1,2 KA : < 750V.

• Máxima tensão ceifada 20kA @ In (Up): < 1,2 kV.

• Máxima tensão ceifada 45kA @ In (Up): < 1,4 kV.

• Máxima tensão ceifada 60kA @ In (Up): < 1,8 kV.

• Resistência de isolamento @ 500 VDC: > 100 MΩ.

• Máxima corrente de descarga Imax (8/20µs): 20 KA, 45KA e 60KA.

• Corrente nominal de descarga Imax (8/20µs): 10 KA, 20 KA e 30KA.

• Máxima energia @ 2 ms: 400J e 550J.

• Tempo de resposta: < 25 ns.

• Temperatura de operação: – 40°C a 80°C.

• Grau de proteção: IP20.

• Torque de aperto dos terminais: 5 Nm.

• Fixação: Trilho DIN 35 mm.

• Dimensões: 90 X 68 X 18 mm.

• Módulo de reposição plugável.

• DPS Classe 2 e 3.

• Garantia: 2 anos.

Para garantir a proteção contínua da linha (rede) na qual o DPS foi instalado, é necessário que seja feito uma inspeção periódica no dispositivo, verificando seu estado de funcionamento. Se a instalação no CD ou junto do equipamento que se deseja proteger individualmente foi inviável e o DPS tiver que ser instalado distante do ponto de conexão, recomenda-se utilizar o borne do dispositivo como ponto de continuidade para a alimentação da carga a ser protegida, conforme NBR5410. Utilize equipamentos de proteção e ferramentas adequadas na instalação. A instalação do DPS é em paralelo aos circuitos e não interrompe a corrente elétrica caso o mesmo esteja fora de operação. Tipo de ligação utilizada quando o condutor neutro for aterrado.
